详谈LED光源的光学设计
[ 作者:照明学会    转贴自:本站原创    点击数:1057    更新时间:2012/8/9    文章录入:admin ]

减小字体 增大字体

LED光源的一次光学设计

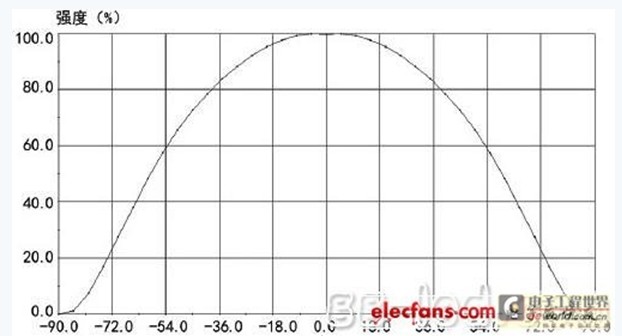

  每一个LED光源都有一个特定的光强分布特性,即配光曲线,我们称这个过程叫一次光学设计。大多数情况下,LED光源的配光曲线为朗伯型,即发角强度随角度变化呈余弦分布:

  其它几种比较常见的LED光源一次配光:

  LED光源的一次配光与二次光学设计之间的相互配合是非常关键的,为方便二次光源透镜的设计将尽可能使用不会改变原始芯片出光规律的光源,即出光特性为朗波型的LED光源。

  LED光源的二次光学设计

  一般情况下,LED光源的本身的出光角度和光强分布不能满足特性情况下的应用条件,所以有必要进行二次配光来改变光源的光线输出,来达到实际的应用要求。

  二次光学设计的主要作用通常为以下三种类型:

  1. 分散:把LED光源发出来的光线分散,以形成更大的角度以达到在接收屏(平面)形成更均匀的光斑(如顶棚灯,直射式电视背光透镜等)。

  2. 汇聚:把LED光源的光线聚集到更小的范围内,以提高中心发光强度(如投射灯,舞台灯等)。
